Características estándar
Se pueden alojar 1. 2 válvulas en la máquina estándar
2. PC con monitores LCD, teclado y mouse
3. Sistema de recogida de residuos por inmersión y purga automática
4. Lámparas LED UV para inspección
5. Sistema de sujeción de PCB
6. Punto de puesta a tierra ESD
7. Certificado CE
Características opcionales
1. Transportador de servicio pesado
2. Sistema transportador de doble carril
3. 2 transportador de etapa
4. Cámara de visión CCD
5. 2 boquillas de recubrimiento e inclinación simultáneas
6. Detección de nivel de material
7. Transportador de retorno de paletas (debajo)
8. Sistema de escaneo de códigos de barras o códigos 2D
9. Tanque de material: 1 gal/3 gal/5 gal/10 gal
10. UPS y estabilizador de voltaje
especificaciones técnicas
|
Tipo |
Presupuesto |
iCoat-3 |
iCoat-3A |
iCoat-3B |
iCoat-3C |
|
Revestimiento parámetros |
Área de trabajo (mm) |
X=450 Y=450 Z=100 |
X=200 Y=450 Z=100 |
X=220 Y=450 Z=100 |
X=200 Y=440 Z=100 |
|
Máximo componentes altura (mm) |
±90 |
||||
|
Espacio libre del borde de PCB (mm) |
Mayor o igual a 5 |
||||
|
Ancho de pulverización simple (mm) |
2-30 |
||||
|
Sistema de transmisión |
Flujo de proceso |
Izquierda → derecha (estándar) derecha → izquierda |
|||
|
Altura del transportador (mm) |
900±20 |
||||
|
Velocidad del transportador (m/min) |
2-13 |
||||
|
Operación sistema |
Número de válvula |
válvulas duales en una fila (ancho fijo) |
Válvulas duales + inclinación; ancho ajustable manualmente) |
cuatro valvulas en una fila+inclinación |
Cuatro válvulas delante y detrás + inclinación delante y detrás |
|
Velocidad máxima de movimiento (mm/s) |
800 |
||||
|
Repetibilidad (mm) |
±0.02 |
||||
|
Equipo parámetros |
Dimensiones (mm) |
L=900; W=1300; H=1675; |
|||
|
Peso (kg) |
530 |
||||
|
Suministro de aire requerido (Mpa) |
Mayor o igual a 0,4 |
||||
|
Volumen de aire de escape |
15 |
||||
|
Fuente de alimentación |
CA 220 V 50/60 Hz. |
||||
|
Potencia nominal (kw) |
2.2 |
||||
|
Control y operación sistema |
Control |
Controladores de microprocesador integrados |
|||
|
Software |
Software de interfaz de usuario Anda con Windows |
||||
|
Programación |
modo teclado/ratón |
||||
|
Protocolo de comunicación |
SMEMA |
||||

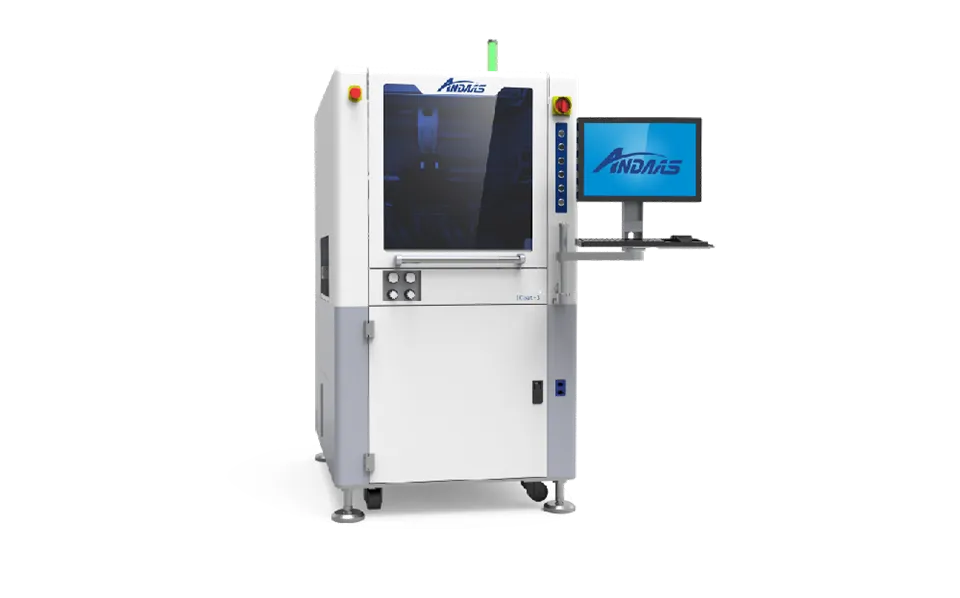

Etiqueta: Máquina de recubrimiento precisa serie ICoat-3,Máquina de recubrimiento precisa serie iCoat-3
